Luxman L-505Z

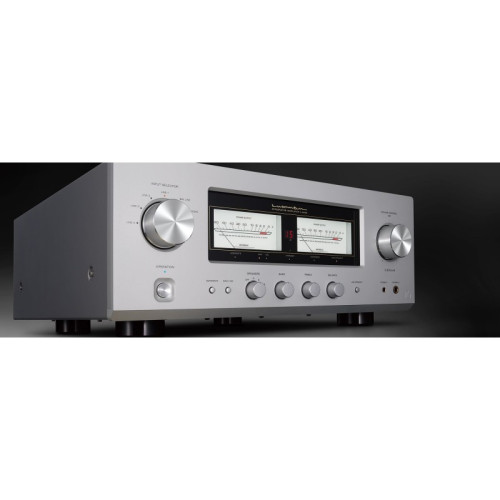

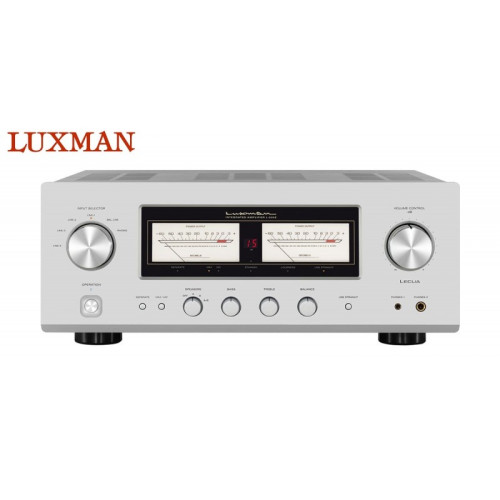

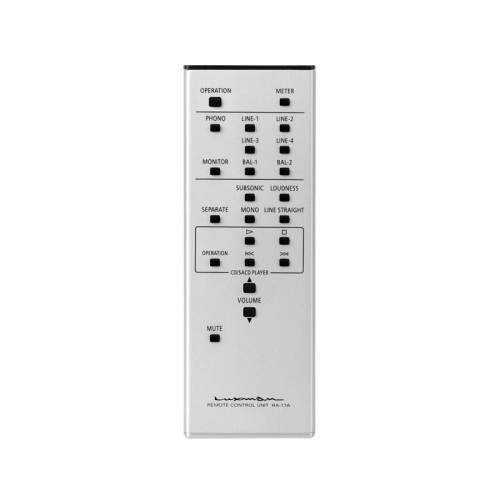

Інтегральний підсилювач Luxman L-505Z є найбільш доступною за вартістю модель у престижній серії Z, яка в той же час має всі ключові особливості вхідних до неї дорожчих пристроїв. Апарат має розкішний вінтажний дизайн, його передню панель, виготовлену з алюмінію, прикрашають стрілочні індикатори рівня з підсвічуванням, а також набір основних органів управління. Можна відзначити регулятори тембру з НЧ та ВЧ, стереобалансу. Підсилювач комплектується повнофункціональним пультом дистанційного керування в алюмінієвому корпусі. З нього, зокрема, задіюються режими тонкомпенсації або прямого подавання сигналу в обхід допоміжних схем.
У підсилювачі застосована фірмова схемотехніка з використанням зворотного зв'язку LIFES, що істотно знижує спотворення звуку і не впливає на відтворення музики. Вихідні каскади побудовані паралельно включених біполярних транзисторах в двухтактной конфігурації. Luxman L-505Z розвиває до 100 Вт на канал при опорі навантаження 8 Ом та до 150 Вт при її зниженні до 4-х. Необхідний енергетичний запас створює потужний трансформатор і конденсатори, що фільтрують, великої ємності в блоці живлення.
У секції підсилювача застосовано регулятор гучності на базі електронного атенюатора за запатентованою схемою LECUA. Вона забезпечує точне налаштування рівня сигналу без шумів та спотворень, із збереженням балансу каналів. Для узгодження з краєм на виході апарата встановлений буфер на дискретних компонентах. Luxman L-505Z оснащений фонокорректором для MC- та MM-звукознімачів, який виготовлений на прецизійних компонентах і за класом перевершує багато зовнішніх пристроїв.

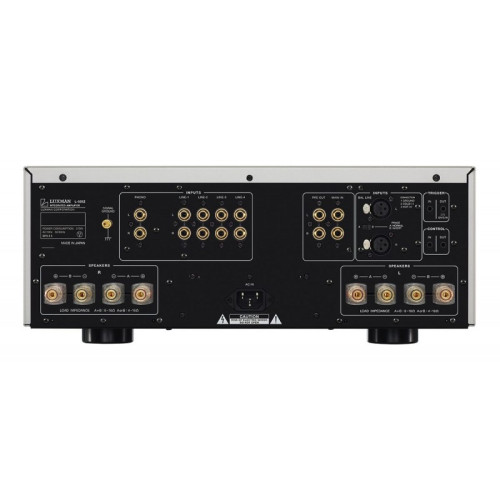

Крім входу фонокорректора, апарат має лінійні: балансний XLR та чотири небалансні RCA. Передбачено вхід на кінцевий підсилювач та вихід з підсилювача, які стануть у нагоді для можливого розширення системи. Дві пари гвинтових вихідних клем у кожному каналі дозволять приєднати додаткову пару колонок або включити акустику за схемою Bi-Wiring. У L-505Z є балансний та небалансний виходи на навушники.
Характеристики стереопідсилювача Luxman L-505Z
- Номінальна вихідна потужність: 100 Вт + 100 Вт (8Ω), 150 Вт + 150 Вт (4Ω)
- Вхідна чутливість/вхідний імпеданс:
- PHONO (MM): 2.5mV/47kΩ
- PHONO (MC): 0.3mV/100Ω
- LINE: 180mV/47kΩ
- BAL.LINE: 180mV/55kΩ
- MAIN IN: 1V/47kΩ
- Вихідна напруга: PRE OUT: 1V
- Частотна характеристика:
- PHONO: 20 Гц – 20 кГц (±0,5 дБ)
- LINE: 20 Гц – 100 кГц (в межах -3 дБ)
- Загальні гармонічні спотворення: 0,009% або менше (8Ω, 1 кГц) 0,09% або менше (8Ω, 20 Гц – 20 кГц)
- Відношення сигнал/шум (IHF-A):
- PHONO (MM): 87 дБ або більше
- PHONO (MC): 70 дБ або більше
- LINE: 104 дБ або більше
- Регулювання гучності: LECUA
- Підсилювальний ланцюг зворотного зв'язку: LIFES 1.0
- Конфігурація виходу: Біполярний паралельний push-pull
- Коефіцієнт демпфування: 200
- Макс. величина регулювання тембру:
- BASS: ±8 дБ на 100 Гц
- TREBLE: ±8 дБ на 10 кГц
- Живлення: 230В~(50Гц) / 115В~(60Гц)
- Потужність: 330 Вт, 90 Вт (при відсутності сигналу), 0,5 Вт (в режимі очікування)
- Зовнішні розміри: 440(Ш) x 178(В) x 454(Г) мм
- передня бічна ручка 20 мм та задня бічна клема
- 27 мм включені у глибину
- Вага нетто: 22,5 кг (основний блок)
- Аксесуари: Пульт дистанційного керування (RA-17A), кабель живлення
