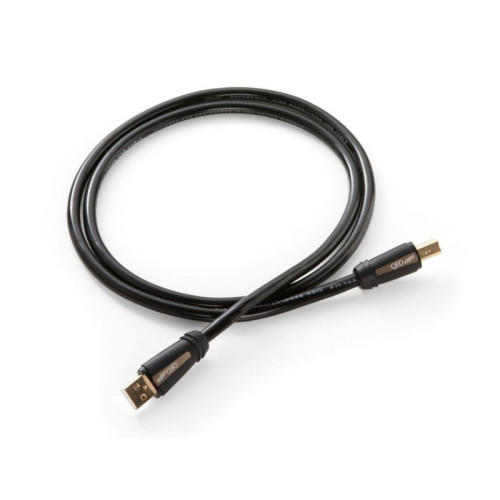

QED Reference High Resolution USB 0.6M

Как и все наши кабели, Reference High Resolution USB основан на результатах наших исчерпывающих исследований в области проектирования кабелей, начатых в 1995 году и недавно подробно описанных в обновленном отчете Genesis Report.
В этом отчете изложены принципы проектирования, которых мы придерживаемся и которые привели к разработке линейки кабелей, представляющих собой высшее выражение звука посредством науки без компромиссов.
Каждый кабель QED в своей линейке основан на флагманской модели, и хотя на них могут влиять различные факторы, такие как цена, размер или удобство использования, каждый сохраняет основные оригинальные характеристики этой модели. Это дает даже базовому кабелю в каждой линейке звуковое преимущество перед конкурентами в аналогичной ценовой категории. Reference High Resolution USB — это передовое предложение от QED, и как таковое оно представляет собой вершину нашего понимания этого сложного применения кабелей.

Контролируемое импедансное сопротивление канала передачи данных
В эталонном USB-кабеле QED используется витая пара из бескислородной меди сечением 24 AWG с диэлектриком из вспененного полиэтилена с низкой диэлектрической проницаемостью, равномерно обмотанная алюминиево-майларовой пленкой. Такая конструкция аналогична той, что используется в наших высокопроизводительных HDMI-кабелях, и обычно не встречается в USB-кабелях. Поскольку импеданс канала передачи данных строго поддерживается в пределах 90 Ом +/- 5% с временем нарастания всего 100 пс для кабеля длиной 3 м, он более чем вдвое превышает спецификацию стандарта USB 2.0; следовательно, ошибка синхронизации или джиттер, добавляемые к изохронному потоку данных, сводятся к минимуму. Это позволяет значительно повысить удовольствие от прослушивания музыки, передаваемой по кабелю, что статистически значимо в тестах, проводимых в наших специализированных лабораториях.

Технология Clean Path Audio™
Многие аудиоэнтузиасты считают, что использование USB-кабелей питания, передающих зарядные токи и шумы от блока питания ПК, наряду с изохронным потоком аудиоданных может негативно сказаться на качестве звука. Одним из решений является полное исключение силовых кабелей, но это противоречит спецификации USB и может создавать неудобства, особенно если электроника ЦАП требует питания от USB. Вместо этого, линии передачи данных QED Reference уникальным образом электрически изолированы с помощью двухслойного экрана, состоящего из 100% алюминиево-майларовой обмотки и экранирующей оплетки, подключенной к заземлению.

Технология Ferrite Insulation™
QED Reference High Resolution USB имеет уникальную интегрированную плавающую оболочку из Zn/Mn феррита. Используя запатентованный процесс, QED удалось равномерно распределить этот радиочастотный поглощающий материал по всему кабелю с помощью специально пропитанной внутренней оболочки. Она предназначена для поглощения высокочастотных шумовых сигналов, генерируемых как внутри, так и снаружи. Это позволяет создать гораздо более тихую электрическую среду внутри и вокруг кабеля, минимизируя дрожание в аудиопотоке данных.

Геометрия со сверхнизким уровнем дрожания
При измерении с помощью анализатора глазковой диаграммы на правильной скорости передачи данных для высокоскоростного USB 2.0 кабель демонстрирует на 50% меньшее дрожание, чем аналогичный кабель без ферритовой оболочки. Это убедительно доказывает, что сочетание технологий контролируемых импедансом линий передачи данных, электрически изолированных силовых проводников и плавающей ферритовой оболочки вдвое уменьшает дрожание, вызванное кабелем, в цифровом передающем слое между источником (цифровой музыкальный сервер) и приемником (ЦАП или другой цифровой музыкальный интерфейс). Поскольку USB-аудио передается в изохронном потоке данных в реальном времени, считается, что компоненты со сверхнизким уровнем дрожания, распределенные по всему цифровому каналу передачи данных, приведут к заметному улучшению качества звука. Безусловно, в тестах на прослушивание эталонный USB-кабель QED с ферритовой оболочкой и другими технологиями показал лучшие результаты, чем образцы без оболочки.

Аудио высокого разрешения
Хотя аудиопоток с самым высоким разрешением 24/192 кГц или выше (например, DSD) находится в пределах максимальной скорости передачи данных стандарта USB 2.0 и, следовательно, может передаваться по любому подходящему совместимому USB-кабелю, ошибка синхронизации, вызванная затуханием кабеля, искажением задержки распространения и несоответствием характеристического импеданса, приведет к увеличению джиттера изохронного потока данных. В зависимости от возможностей принимающего оборудования этот джиттер может создавать слышимые проблемы с цифровым аудиосигналом. Проще говоря, джиттер вызывает искажение сигнала. Это происходит из-за взаимодействия требуемой частоты с частотой джиттера, что приводит к появлению гармоник, отсутствовавших в исходном сигнале. Искажение похоже на более мягкую версию более известных искажений THD и интермодуляционных искажений, присутствующих во многих усилителях. Эта проблема неизбежно увеличивает утомляемость слушателя, из-за чего музыка звучит резко или просто не доставляет удовольствия. Поэтому слушателю становится сложнее слушать музыку в течение длительного времени без перерыва. Поскольку, по определению, слушатели аудиофайлов высокого разрешения, скорее всего, наиболее требовательны, любой дополнительный джиттер, добавленный в аудиопоток из-за некачественной конструкции кабеля, может быть заметен. Поэтому QED Reference High Resolution USB идеально подходит для приложений Hi-Res Audio просто благодаря своим непревзойденным и превосходным, измеримым показателям джиттера, которые, как мы показали, обеспечивают более музыкальное и приятное звучание, позволяющее расслабиться и долго наслаждаться прослушиванием, заставляя любителей Hi-Fi с нетерпением ждать повторения этого опыта.

Характеристики USB кабеля QED Reference High Resolution USB 0.6M

• Внешний диаметр: 7 мм
• Характеристичное сопротивление: 90 Ом +/-5%
• Затухание сигнальной пары: < -0,11 дБ/м при 480 МГц
• Задержка распространения: 26 нс макс.
• Смещение задержки распространения: 68 пс макс.
• Максимальная скорость передачи данных: 480 Мбит/с
• Наихудший случай временного дрожания: < 76 пс пик-пик (измерено на 5-метровом кабеле при 480 Мбит/с; 440 мВ среднеквадратичного значения)
